Comment mesurer un cylindre de porte ?

Lorsqu’il s’agit de remplacer un cylindre de porte, prendre la bonne mesure est une étape essentielle. En plus du choix du niveau de sécurité ou de la compatibilité avec la serrure, la dimension du cylindre de serrure joue un rôle déterminant dans la protection de la porte. Un barillet de porte mal dimensionné peut dépasser côté extérieur et devenir une cible facile lors d’une tentative d’effraction. A l’inverse, un cylindre trop court peut nuire au confort d’utilisation et à la fiabilité de l’installation. Mais comment mesurer correctement un cylindre de porte pour éviter toute erreur ?

▶ Accéder directement à la méthode complète

Comment mesurer un cylindre de porte ?

Pourquoi la mesure du cylindre est-elle si importante ?

La mesure d’un cylindre de porte est une étape essentielle lors d’un remplacement. Un cylindre de serrure mal dimensionné peut nuire à la sécurité et au bon fonctionnement de la serrure. Un barillet de serrure trop long risque de dépasser côté extérieur et devient alors plus vulnérable à l’arrachement ou à la casse. À l’inverse, un cylindre trop court peut rendre l’utilisation de la clé difficile, voire empêcher une fermeture correcte. Une mesure précise permet également d’assurer la compatibilité avec la serrure et les accessoires de sécurité, comme les protège-cylindres ou les rosaces. Chaque porte ayant une épaisseur différente, il est indispensable d’adapter la taille du barillet de porte à la configuration réelle de l’installation.

Mesurer un cylindre de serrure : ce qu’il faut savoir avant de commencer

Toutes les portes ne présentent pas la même épaisseur et une même serrure peut accueillir des cylindres de tailles très différentes. Se fier uniquement à l’épaisseur de la porte ou mesurer directement sur celle-ci peut conduire à des erreurs, notamment en présence d’un protège-cylindre ou d’une rosace épaisse.

Pour éviter toute erreur, certaines vérifications doivent être réalisées avants et pendant la prise de mesure :

mesurer-cylindre-retirer-barillet.jpg__PID:c266df4e-1071-4fd6-8d2d-c05702980b41

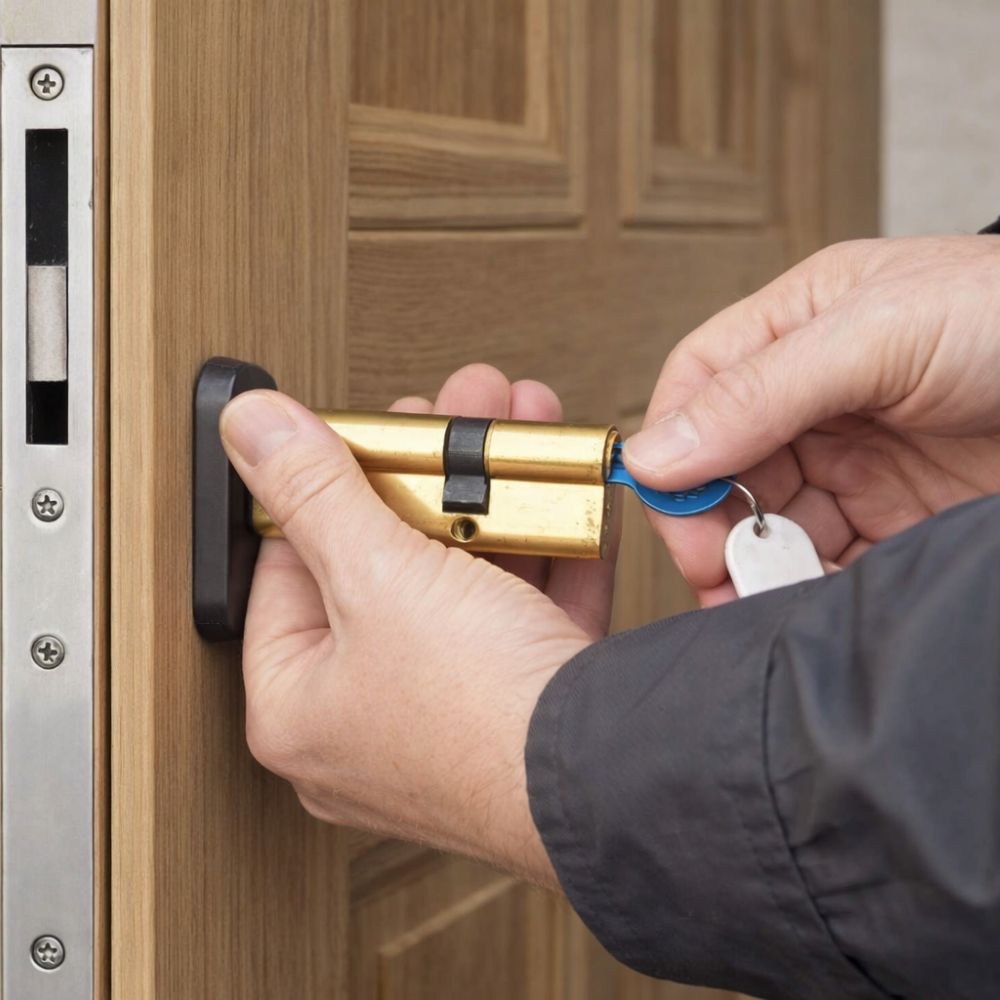

Retirer le cylindre

Pour réaliser une mesure fiable et précise et obtenir un cylindre à la bonne taille, il est vivement conseillé de retirer le barillet de serrure de la porte.

comment-mesurer-cylindre-types.jpg__PID:4f910311-c266-4f4e-9071-2fd6cd2dc057

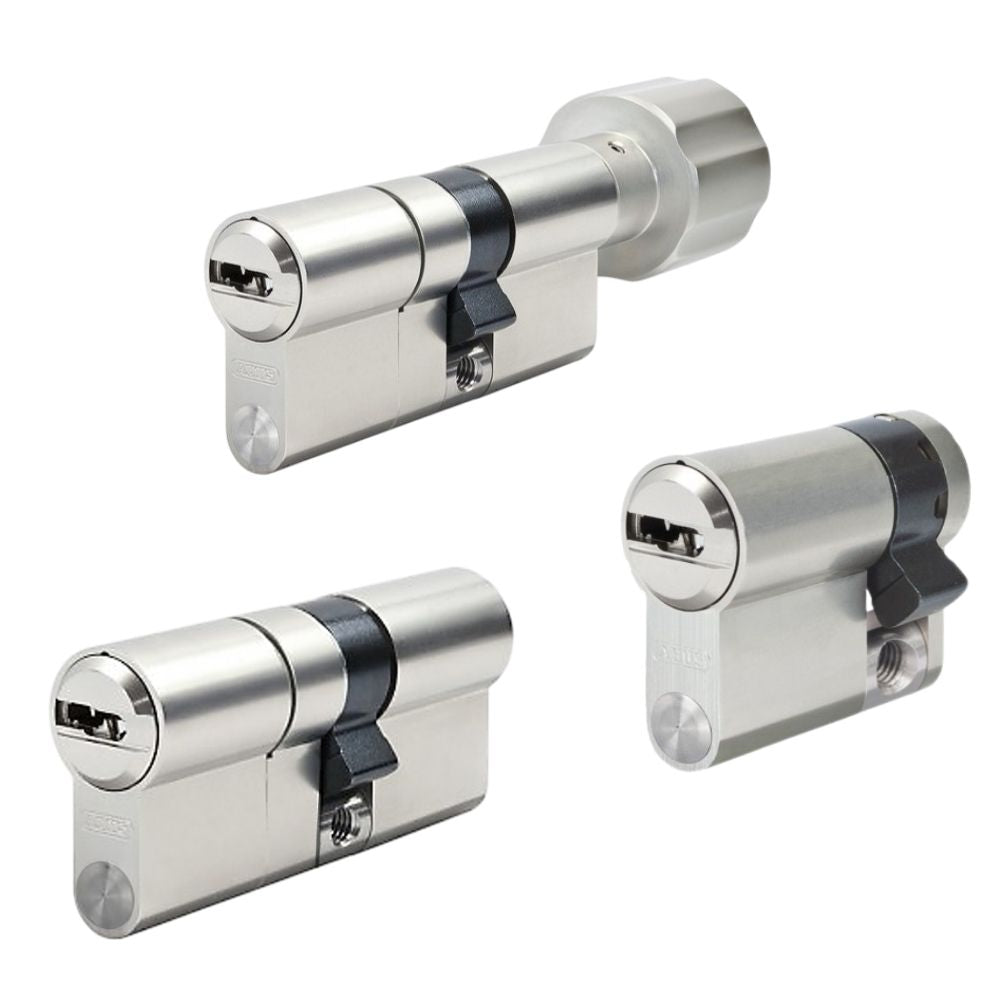

Identifier le type de cylindre

Avant de mesurer, il est important d’identifier le type de cylindre installé : double entrée, cylindre à bouton ou demi-cylindre, ou encore s’il s’agit de modèles spécifiques, comme les cylindres débrayables.

mesurer-barillet-interieur-exterieur.jpg__PID:11c266df-4e10-412f-96cd-2dc05702980b

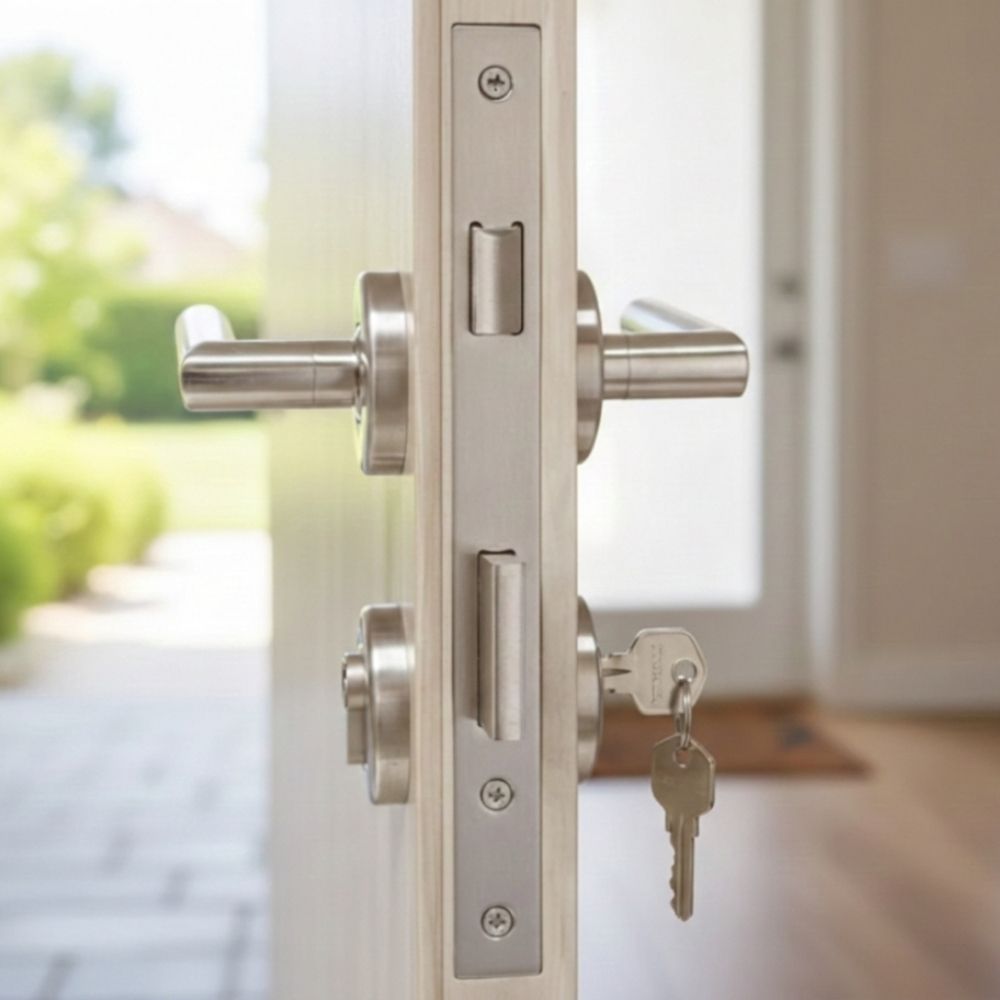

Côté intérieur/extérieur

Enfin, certaines marques imposent une distinction entre le côté intérieur et le côté extérieur du cylindre. Cette spécificité doit être prise en compte lors de la mesure afin d’assurer une installation correcte et un fonctionnement optimal.

Mesurer un cylindre de serrure : la méthode à suivre

Avant de mesurer : retirer le barillet de porte

Pour une mesure précise, le cylindre de serrure doit être démonté. Une mesure effectuée directement sur la porte peut être faussée par les accessoires ou par la position de l’axe de la vis de fixation. Le démontage est simple :

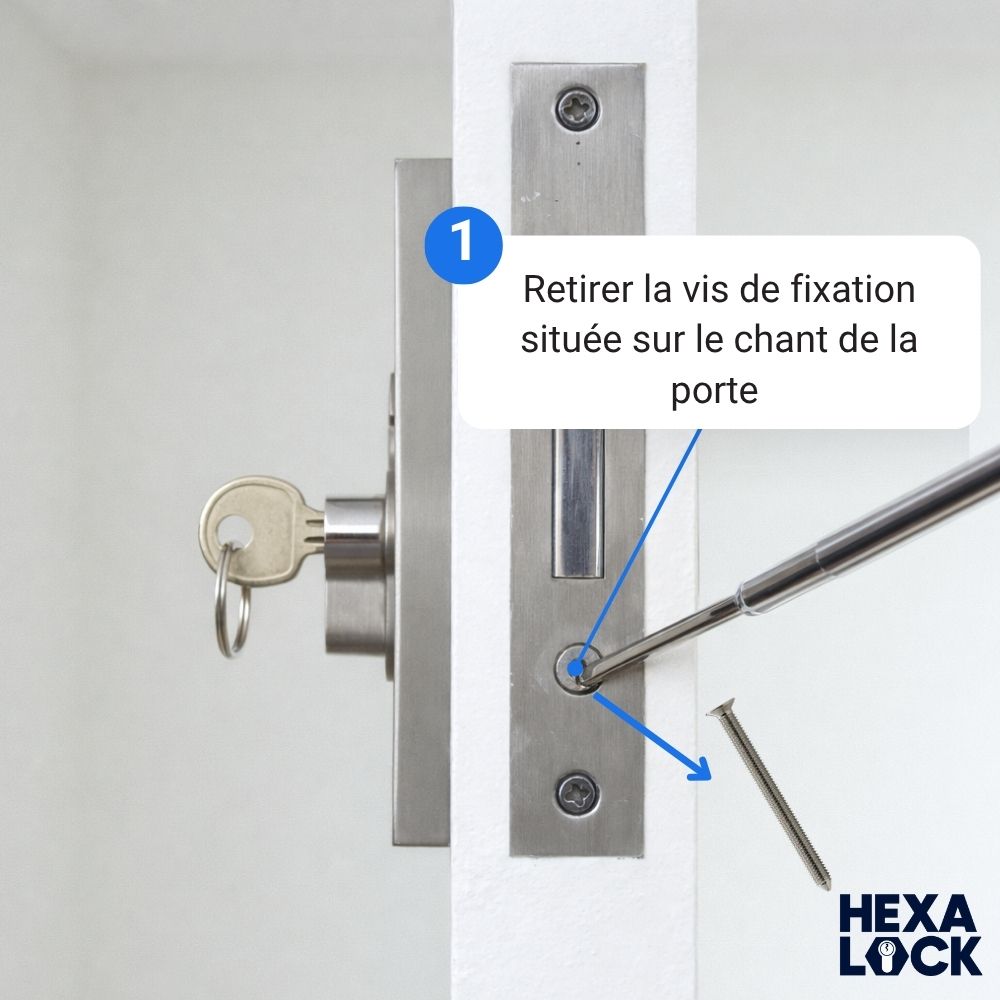

Étape 1

Localisez la vis sur le chant de la porte, puis dévissez-la afin de pouvoir retirer le cylindre.

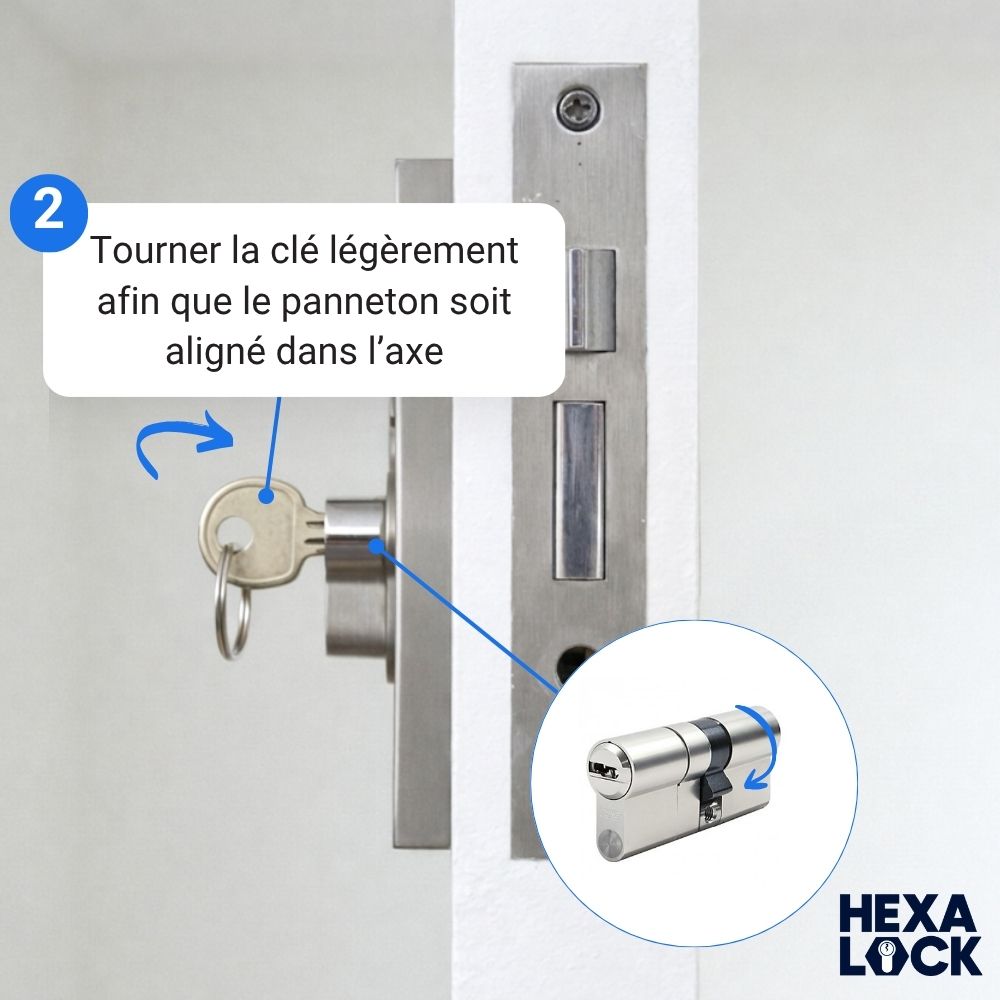

Étape 2

Insérez la clé et tournez-la légèrement pour que le panneton (pièce centrale du cylindre ) soit dans l’axe, ce qui permet de retirer le cylindre sans forcer.

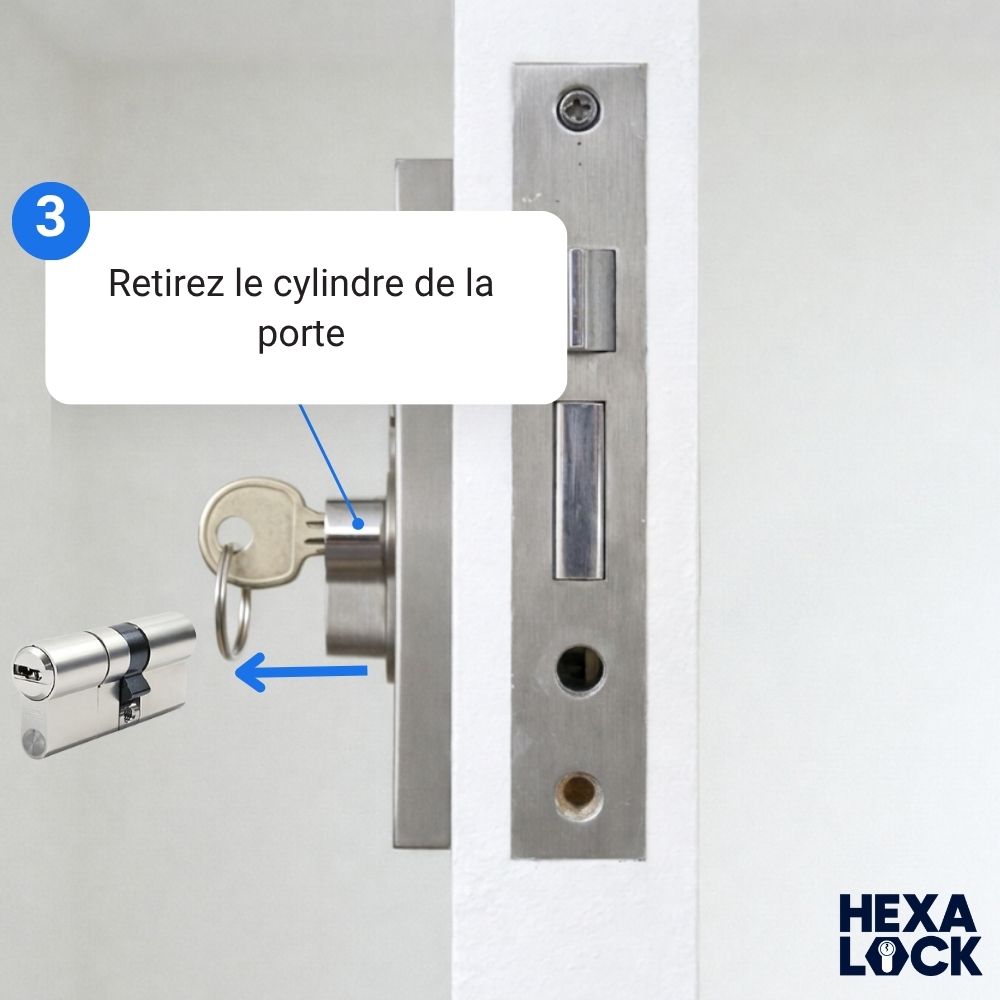

Étape 3

Tirez doucement le cylindre hors de la porte. Il est maintenant prêt à être mesuré avec précision.

Comment prendre les bonnes dimensions du cylindre de serrure ?

La mesure d’un cylindre ne correspond pas à sa longueur totale, mais à deux distances distinctes partant d’un point central. Cette précision est capitale pour que le panneton tombe parfaitement en face du mécanisme de la serrure.

Pour ne pas vous tromper, la règle est de toujours mesurer à partir du centre du trou de la vis de fixation. à l’aide d’un mètre ou d’une règle, mesurez la distance entre cet axe central et chaque extrémité du barillet de porte :

La dimension A (côté extérieur) : de l’axe de la vis jusqu’au bord extérieur de la porte
La dimension B (côté intérieur) : de l’axe de la vis jusqu’au bord intérieur de la porte

Ces deux valeurs, exprimées en millimètres, forment la taille de votre cylindre de serrure. Par exemple, si vous obtenez 30 mm d’un côté et 40 mm de l’autre, votre dimension est 30x40 mm.

Découvrez notre sélection de cylindre de porte

Cylindre de porte debrayable s entrouvrant

Abus

Cylindre serrure debrayable ABUS P12RPS haute sécurité

En stock

À partir de €59,90 TTC

Cylindre serrure debrayable ABUS P12RPS haute sécurité - indice de sécurité

Options

Cylindre de serrure debrayable s entrouvrant

Abus

Cylindre de serrure très haute sécurité ABUS bravus 4000 MX

En stock

À partir de €129,00 TTC

Cylindre de serrure très haute sécurité ABUS bravus 4000 MX - indice de sécurité

Options

Abus

Barillet pour serrure ABUS D6

En stock

À partir de €20,25 TTC

~~€32,50~~ À partir de €20,25 TTC

Barillet pour serrure ABUS D6 - indice de sécurité

Options

Cylindre de porte

Découvrez notre large sélection de cylindres de serrure haute sécurité, conçus pour s’adapter à tous les types de portes et répondre à tous vos besoins.

Découvrir

Comprendre les dimensions d’un barillet de serrure

Intérieur / extérieur : faut-il faire la distinction ?

Les dimensions d’un cylindre de porte sont toujours exprimées par deux valeurs correspondant à chaque côté de l’axe. Selon les modèles, ces deux longueurs peuvent être identiques ou différentes.

Sur certains cylindres de serrure, les deux côtés offrent le même niveau de protection. Dans ce cas, il n’y a pas de distinction à faire entre intérieur et extérieur : un cylindre 30x50 mm est équivalent à un 50x30 mm. Ces modèles sont dits réversibles. En revanche, il existe certains modèles, comme le Radialis ou le Radial R chez Vachette, où le côté extérieur du cylindre est renforcé. Il faudra alors faire la distinction entre les deux.

Les différences de mesure selon les marques de cylindres

Certaines marques, comme ABUS, proposent des cylindres dont les deux côtés sont renforcés de manière identique. Ces cylindres peuvent être montés dans un sens ou dans l’autre sans incidence sur la sécurité.

D’autres fabricants, comme Vachette, intègrent un renfort spécifique côté extérieur. Il est alors impératif de bien identifier le sens lors de la mesure et de la commande. Par exemple, un cylindre mesuré à 30 mm côté extérieur et 40 mm côté intérieur devra être choisi en 30 Ext x 40 mm.

Les bonnes pratiques pour choisir la bonne taille de cylindre

Respecter le dépassement recommandé

Le cylindre de serrure ne doit pas dépasser de plus de 5 mm côté extérieur. Au-delà, il devient plus vulnérable aux tentatives d’effraction par arrachement ou par casse.

Un cylindre trop long facilite la prise en main du barillet de porte et réduit significativement le niveau de sécurité de la porte, même avec un cylindre de qualité.

Éviter les erreurs de mesures courantes

L’erreur la plus fréquente consiste à mesurer le cylindre de serrure sans le démonter. Cette méthode peut fausser les dimensions, notamment en présence d’un protège-cylindre ou d’une rosace épaisse.

Il est également important de ne pas confondre l’épaisseur de la porte avec la taille réelle du cylindre et de toujours se baser sur l’axe de la vis de fixation. Une mesure précise permet d’éviter les erreurs lors du remplacement et de choisir un cylindre parfaitement adapté à la serrure.

Vous avez vos mesures ?

Retrouvez notre sélection de cylindre de porte parmi les plus grandes marques.

Questions fréquentes

Peut-on mesurer un cylindre sans le démonter de la porte ?

Oui, c’est possible, bien que cette méthode soit moins précise, nous vous conseillons tout de même de le démonter. Vous serez toutefois obligé d’enlever votre cylindre pour le remplacer. Si cela n’est pas possible dans l’immédiat, mesurez alors à partir du centre de la vis de fixation jusqu’au bord de la porte de chaque côté.

Attention : une erreur de lecture est vite arrivée à cause de l’épaisseur des garnitures ou d’un angle de vue biaisé. Pour garantir une protection optimale et un cylindre parfaitement affleurant, nous vous recommandons toujours de retirer le cylindre pour une prise de mesure en dehors de la porte, seule garantie d’une mesure au millimètre près.

Comment mesurer un cylindre à bouton ?

La mesure d’un cylindre à bouton est très similaire à celle d’un modèle standard, en revanche il est impératif de ne pas prendre en compte le bouton dans vos mesures. Celui-ci ne participe pas à la mécanique de verrouillage mais sert uniquement au confort d’usage.

Pour mesurer avec précision, placez votre règle au centre du trou de vis de fixation et suivez ces deux étapes :

Côté bouton (intérieur) : mesurez la distance entre le centre du trou de la vis de fixation et l’extrémité du corps du cylindre, là où il s’arrête, juste avant le début du bouton
Côté clé (extérieur) : mesurez la distance entre l’axe de la vis et l’extrémité extérieure du barillet de serrure

Une fois vos mesures effectuées (ex : 30x40), il est impératif de préciser quel côté reçoit le bouton lors de votre commande (ex : 30BX40 pour un bouton sur la partie 30 mm). Cette précaution évite de vous retrouver avec les bouton à l’extérieur de votre domicile

Que faire si mes mesures ne correspondent pas aux tailles standards (ex : 32 mm au lieu de 35 mm) ?

Les cylindres standards progressent par paliers de 5 mm (30, 35, 40 mm, etc.) Si votre mesure tombe entre deux, par exemple 32mm, il est recommandé de choisir la taille supérieure ( soit 35 mm). Un cylindre légèrement plus long de 2 ou 3 mm n’entrave en rien la sécurité ou le fonctionnement. A l’inverse, un cylindre trop court pourrait rendre l’insertion de la clé difficile.
