Cylindre de serrure : comprendre son fonctionnement et les termes essentiels

Le cylindre de serrure est une pièce centrale dans le fonctionnement d'un système de verrouillage. Pourtant, lorsqu'il s'agit de le remplacer ou de choisir un nouveau modèle, de nombreuses erreurs peuvent survenir par manque de connaissance : confusion entre cylindre et serrure, mauvais choix de dimensions, incompatibilité du panneton ou encore oubli d'une fonctionnalité importante comme le débrayage ou la gestion des clés.

Le cylindre ne se limite pas à l'emplacement où l'on insère une clé. À l'intérieur, un mécanisme précis composé notamment d'un rotor, d'un stator, de goupilles et de ressorts permet d'identifier la bonne clé et d'actionner le verrouillage de la porte. Comprendre son fonctionnement et son vocabulaire permet donc de mieux choisir un modèle adapté à son installation.

Que vous souhaitiez remplacer un cylindre après une perte de clés, sécuriser un accès existant, équiper un bâtiment professionnel ou simplement mieux comprendre les caractéristiques d'un produit, maîtriser les principaux termes de la serrurerie vous aidera à éviter les erreurs et à comparer plus facilement les différentes solutions disponibles.

Dans ce guide, les experts en serrurerie Hexalock vous expliquent les éléments essentiels à connaître sur le cylindre de serrure, avec des explications concrètes pour vous accompagner dans le choix d'une solution adaptée à vos besoins.

Cylindre, barillet, canon… quelle est la différence ?

Lorsque l'on recherche un cylindre de serrure ou que l'on souhaite remplacer une pièce, plusieurs termes reviennent régulièrement : cylindre, barillet ou encore canon de serrure. Ils sont souvent utilisés comme des synonymes, ce qui peut prêter à confusion. Pourtant, il est important de distinguer le cylindre de la serrure, car ces deux éléments ne remplissent pas le même rôle.

Le cylindre : la pièce qui actionne la serrure

Le cylindre est la partie dans laquelle on insère la clé. Une fois la bonne clé introduite, il transmet le mouvement au mécanisme de la serrure pour verrouiller ou déverrouiller la porte.

Sur la majorité des portes équipées d'un cylindre européen, cette pièce est indépendante de la serrure. Il est donc généralement possible de remplacer uniquement le cylindre, sans changer l'ensemble du mécanisme.

Barillet et canon : des synonymes du cylindre

Terme utilisé	Ce que cela désigne	À retenir
Cylindre	La pièce dans laquelle la clé est insérée. Il transmet le mouvement à la serrure pour permettre le verrouillage ou le déverrouillage.	C'est le terme utilisé par les fabricants et les professionnels de la serrurerie.
Barillet	Un autre nom couramment utilisé pour désigner le cylindre.	Terme très répandu dans le langage courant, notamment lorsqu'on parle de remplacer ses clés.
Canon de serrure	Une ancienne appellation désignant également le cylindre.	Terme moins utilisé aujourd'hui, mais encore présent dans certains échanges ou documents.
Serrure	Le mécanisme complet installé dans la porte, qui comprend notamment le coffre, les pênes et la têtière.	Le cylindre est seulement une partie de la serrure et peut généralement être remplacé indépendamment.

Ne pas confondre cylindre et serrure

La serrure correspond au mécanisme complet installé dans la porte. Elle regroupe différents éléments, comme le coffre, les pênes ou encore la têtière, qui permettent de maintenir la porte fermée, d’actionner la poignée et d’assurer son verrouillage.

Le cylindre est une pièce amovible intégrée à cette serrure. C’est la partie dans laquelle on insère la clé : lorsque la bonne clé est utilisée, il permet d’actionner le mécanisme de la serrure pour verrouiller ou déverrouiller la porte.

Cette distinction est importante, car elle permet d’identifier la pièce réellement à remplacer. En cas de perte de clés, de déménagement ou pour utiliser un nouveau jeu de clés, le remplacement du cylindre est généralement suffisant. En revanche, si le mécanisme de la serrure est endommagé ou ne fonctionne plus correctement, c’est la serrure complète qu’il faudra remplacer.

Bon à savoir : remplacer uniquement le cylindre est souvent une opération plus simple et plus économique que le remplacement de toute la serrure, à condition que celle-ci soit toujours en bon état de fonctionnement.

Différence entre un cylindre et une serrure de porte

Les éléments qui composent un cylindre de serrure

À l'extérieur, un cylindre peut sembler être une simple pièce métallique. Pourtant, il renferme un mécanisme de précision composé de plusieurs éléments qui travaillent ensemble pour reconnaître la clé et actionner la serrure. Comprendre le rôle de ces différentes pièces permet de mieux appréhender le fonctionnement d'un cylindre et certaines de ses caractéristiques de sécurité.

Le rotor

Le rotor est la partie mobile du cylindre dans laquelle la clé est introduite. Lorsque la bonne clé est insérée, le rotor peut tourner et transmettre le mouvement au mécanisme de la serrure. En revanche, si la clé n'est pas adaptée, le rotor reste bloqué.

Le stator

Le stator est la partie fixe qui entoure le rotor. Il constitue le corps du cylindre et maintient en place les différents composants internes. C'est entre le rotor et le stator que se trouvent les éléments qui permettent de reconnaître la bonne clé.

Les goupilles et les contre-goupilles

Les goupilles et les contre-goupilles sont de petites pièces métalliques situées à l'intérieur du cylindre. Leur rôle est de reconnaître le profil de la clé.

Lorsque la bonne clé est insérée, elle soulève les goupilles à la bonne hauteur. Elles s'alignent alors avec les contre-goupilles au niveau de la ligne de séparation entre le rotor et le stator, ce qui permet au rotor de tourner. Si la clé n'est pas la bonne, cet alignement ne se produit pas et le cylindre reste verrouillé.

Les ressorts

Chaque goupille est maintenue sous pression par un ressort. Lorsque la clé est retirée, les ressorts replacent automatiquement les goupilles dans leur position initiale, empêchant ainsi la rotation du rotor.

Le panneton

Situé au milieu du cylindre, le panneton est la pièce qui transmet le mouvement de rotation du cylindre au mécanisme de la serrure. Lorsque la clé tourne, le panneton pivote également afin d'actionner le verrouillage ou le déverrouillage de la porte.

Selon les modèles de cylindres, le panneton peut présenter des formes et des dimensions différentes. Les deux profils les plus couramment rencontrés sont les pannetons standards et PM2.

Le panneton standard correspond au modèle standard le plus répandu. Il possède un rayon de 15 mm et une largeur de 6,7 mm.

Le panneton PM2 possède quant à lui un rayon plus réduit de 11,4 mm et une largeur de 4,3 mm. Sa conception permet de répondre à des besoins spécifiques liés à certains mécanismes de serrure.

Cette différence de géométrie n'est pas un simple détail technique : le panneton doit être parfaitement adapté au mécanisme de la serrure pour assurer un fonctionnement correct du verrouillage. Un cylindre compatible en dimensions (par exemple 30 x 30 mm ou 30 x 40 mm) peut malgré tout ne pas convenir si son panneton n'est pas adapté à l'installation existante.

Bon à savoir : avant de remplacer un cylindre, il est donc important de vérifier plusieurs éléments : ses dimensions, son type de fermeture, mais aussi la compatibilité du panneton avec la serrure existante.

Les principaux types de cylindres

Tous les cylindres ne répondent pas aux mêmes besoins. Selon le type de porte, la manière dont elle est utilisée ou le niveau de confort recherché, plusieurs configurations existent.

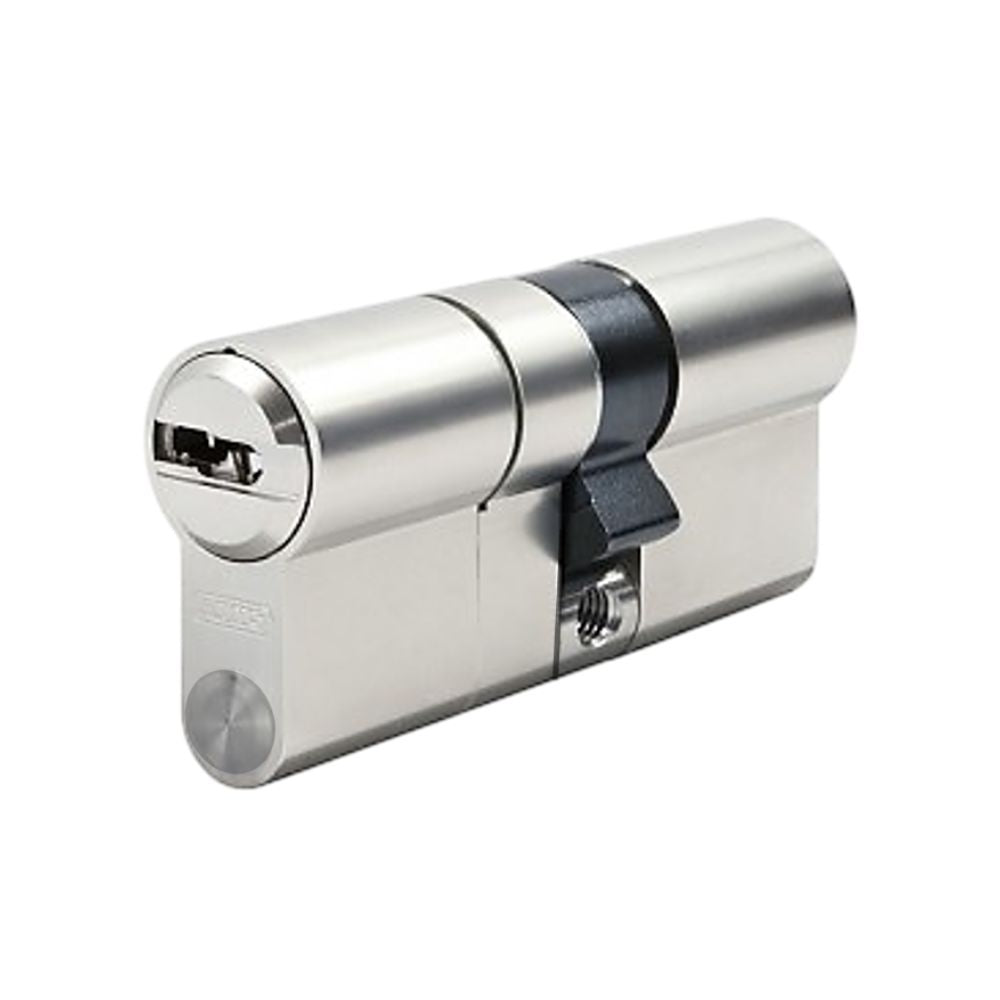

Double entrée

Le cylindre double entrée est le modèle le plus répandu. Il possède une entrée de clé de chaque côté et permet d'ouvrir ou de fermer la porte depuis l'intérieur comme depuis l'extérieur. Il équipe notamment de nombreuses portes d'entrée.

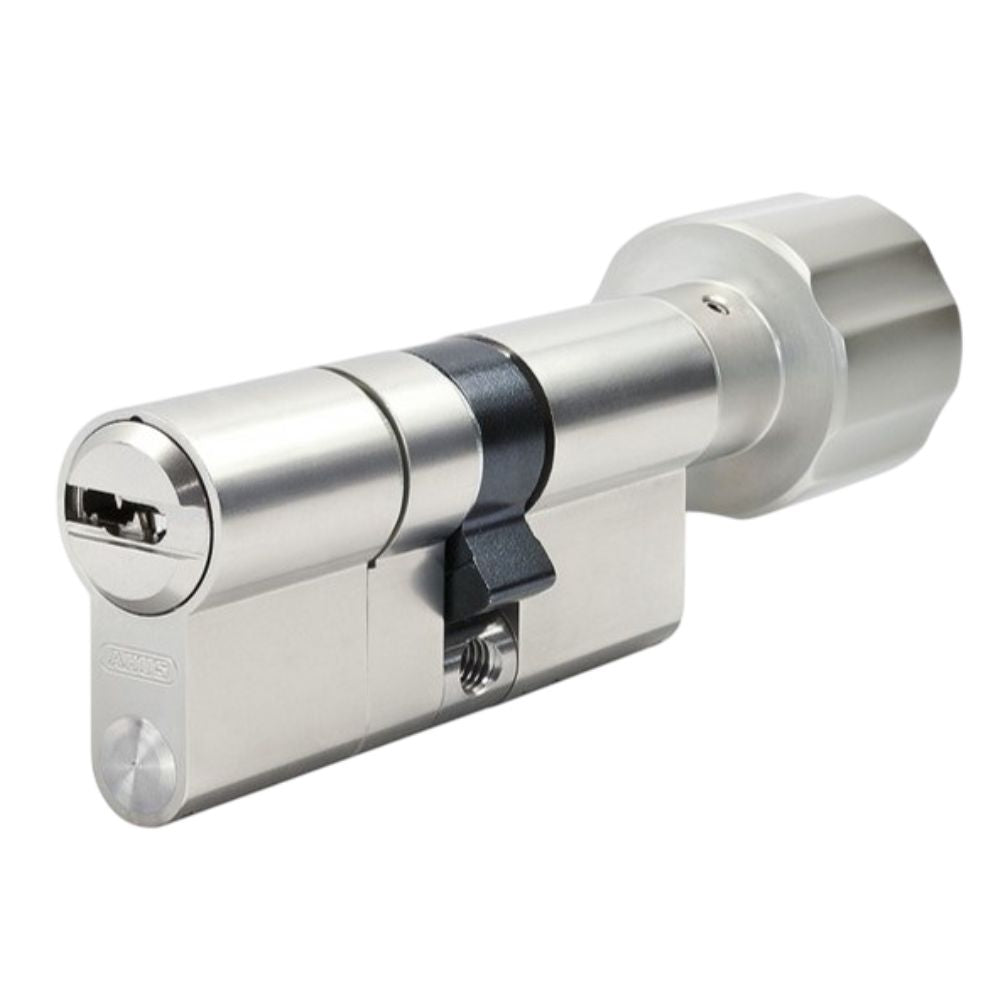

Bouton

Le cylindre à bouton dispose d'une entrée de clé côté extérieur et d'un bouton de manœuvre côté intérieur. Il permet de verrouiller ou déverrouiller facilement une porte depuis l'intérieur sans utiliser de clé.

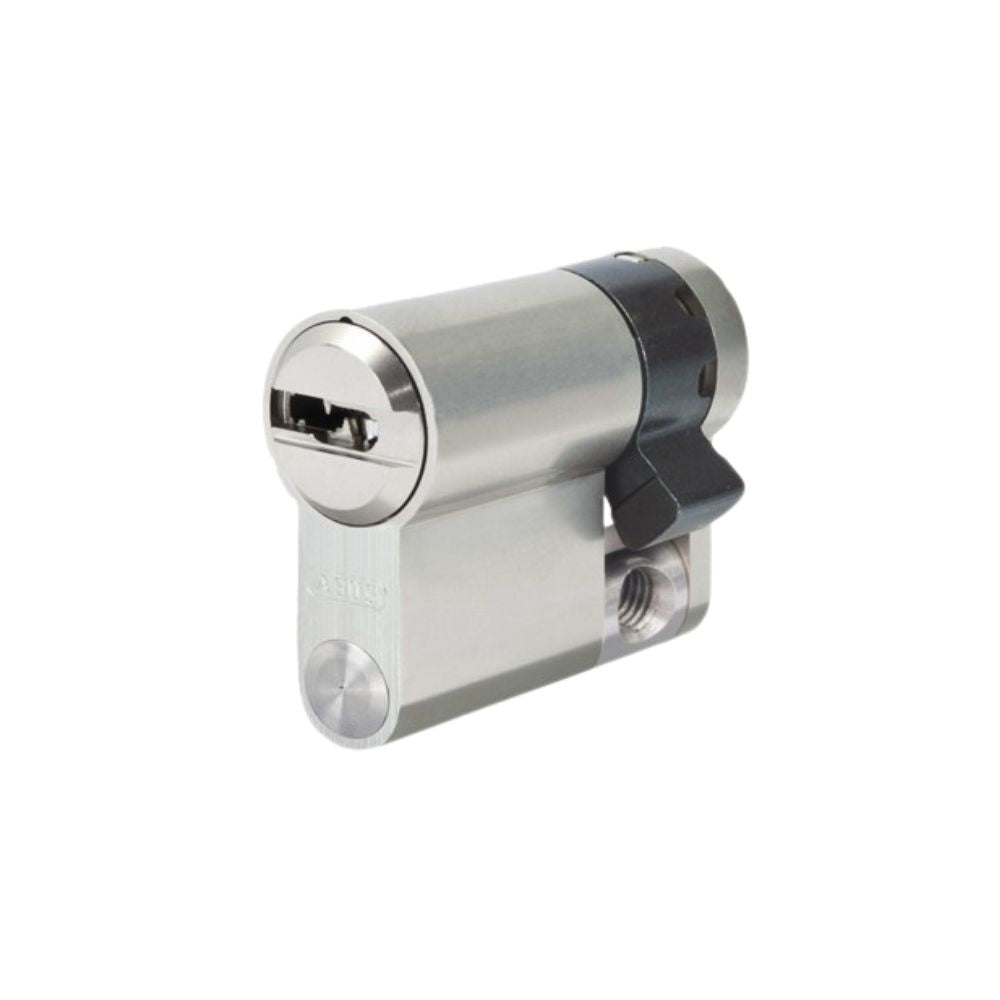

Demi-cylindre

Le demi-cylindre ne possède qu'une seule entrée de clé. Il est principalement utilisé sur des installations qui ne nécessitent un accès que d'un seul côté, comme certains portails, portes de garage ou locaux techniques.

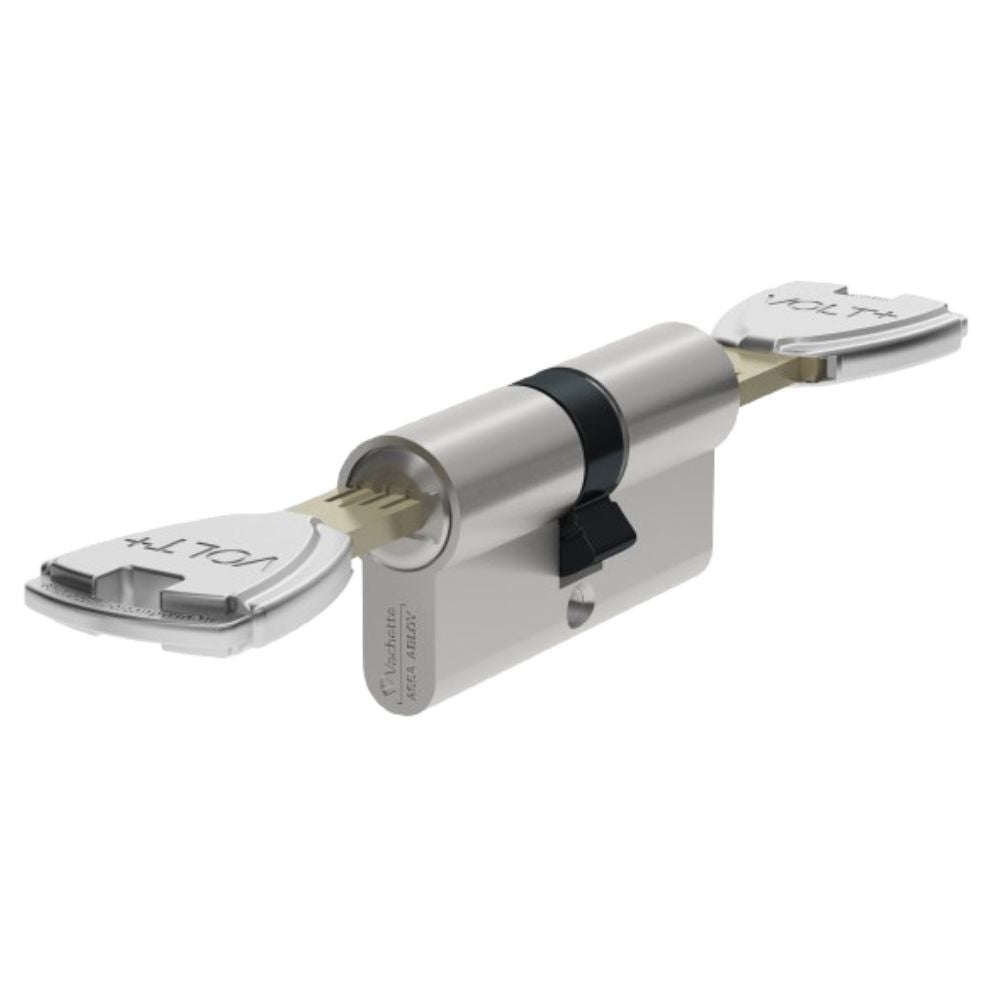

Débrayable

Le cylindre débrayable reprend le principe du double entrée, avec un avantage supplémentaire : il reste actionnable depuis l'extérieur même lorsqu'une clé est déjà insérée côté intérieur. Cette fonctionnalité est particulièrement pratique pour éviter de rester bloqué devant sa porte lorsqu'une clé a été oubliée dans le cylindre côté intérieur.

Aujourd'hui, la majorité des cylindres proposés sur notre site disposent de cette fonction débrayable. Certaines références font toutefois exception, comme le D6 et le Bravus 1000, qui ne sont pas débrayables dans leur configuration standard. Pour le Bravus 1000, cette fonctionnalité peut être ajoutée en option selon le besoin.

➡️ Pour en savoir plus sur le fonctionnement d'un cylindre débrayable et ses avantages, consultez notre guide dédié : Qu'est-ce qu'un cylindre débrayable ?

Le choix d'un cylindre ne dépend donc pas uniquement de son format. Il doit être adapté à l'installation existante, à l'usage de la porte et aux besoins de chaque utilisateur.

➡️ Pour découvrir les différents modèles de cylindres et savoir lequel choisir selon votre installation, consultez notre guide :Quel type de cylindre de porte choisir ?

Les termes à connaître avant de choisir un cylindre

Avant de commander un cylindre de serrure, il est utile de connaître quelques notions techniques. Elles figurent souvent dans les fiches produits et permettent de choisir un modèle compatible avec votre installation et adapté à votre usage.

Les dimensions du cylindre : une mesure essentielle avant tout remplacement

Choisir un cylindre ne se résume pas à sélectionner un modèle ou un niveau de sécurité. Avant toute commande, il faut également s'assurer que ses dimensions correspondent parfaitement à la serrure et à la porte existante.

Les dimensions d'un cylindre sont indiquées sous la forme de deux mesures, par exemple 30 x 30 mm, 30 x 40 mm ou 35 x 45 mm. Ces deux valeurs correspondent aux longueurs du cylindre de chaque côté de l'axe de fixation (la vis située sur la tranche de la porte).

Les deux côtés d'un cylindre ne sont pas forcément identiques. Par exemple, un cylindre 30 x 40 mm signifie qu'il mesure 30 mm d'un côté et 40 mm de l'autre. Cette différence permet d'adapter le cylindre à l'épaisseur de la porte, mais aussi à la présence d'une poignée, d'une rosace ou d'une protection spécifique.

Un cylindre mal dimensionné peut entraîner plusieurs problèmes : un modèle trop court risque d'être difficile à manipuler, tandis qu'un cylindre trop long peut dépasser de la porte de manière excessive. Or, un cylindre qui dépasse inutilement peut être plus exposé aux tentatives d'arrachement.

Pour choisir la bonne dimension, il est donc important de mesurer le cylindre existant ou de prendre en compte l'ensemble de la configuration de la porte.

À noter : la mesure ne se fait pas au hasard et ne dépend pas uniquement de l'épaisseur de la porte. Une poignée épaisse, une plaque de protection ou une rosace peuvent modifier la longueur nécessaire.

➡️ Pour connaître précisément la méthode de mesure d'un cylindre, consultez notre guide dédié : Comment mesurer un cylindre de porte ?

Le cylindre s'entrouvrant

Un cylindre s'entrouvrant permet d'utiliser une seule et même clé pour ouvrir plusieurs cylindres différents.

Cette configuration est particulièrement pratique pour les habitations disposant de plusieurs accès (porte d'entrée, garage, cave...) ou pour les locaux professionnels où plusieurs portes doivent être accessibles avec une clé unique.

➡️ Pour comprendre le fonctionnement d'un système s'entrouvrant et ses avantages, consultez notre guide dédié : Qu'est-ce qu'un cylindre s'entrouvrant avec clé unique ?

Fonctionnement d'un cylindre s'entrouvrant avec clé unique

Fonctionnement d'un organigramme de clés

L'organigramme de clés : un système pour organiser les accès

Un organigramme de clés est un système qui permet d'organiser et de hiérarchiser les accès à un bâtiment. Contrairement à un simple système s'entrouvrant où une seule clé peut ouvrir plusieurs portes, l'organigramme permet de définir précisément quelles portes chaque utilisateur peut ouvrir.

Par exemple, un salarié peut disposer d'une clé ouvrant uniquement son bureau, tandis qu'un responsable peut accéder à plusieurs zones et qu'un responsable de site peut disposer d'un passe général permettant d'ouvrir l'ensemble des accès prévus.

Ce type de configuration est particulièrement adapté aux entreprises, copropriétés, établissements publics, collectivités ou bâtiments professionnels où plusieurs utilisateurs doivent accéder à des espaces différents.

Lors de la mise en place d'un organigramme, plusieurs éléments sont pris en compte : le nombre d'utilisateurs, les niveaux d'accès souhaités, l'évolution possible du bâtiment et la gestion des clés dans le temps. Le choix du cylindre doit donc répondre autant aux contraintes de sécurité qu'aux besoins d'organisation.

➡️ Pour découvrir plus en détail le fonctionnement d'un organigramme de clés et ses possibilités, consultez notre guide dédié : Qu’est-ce qu’un organigramme de clés ?

Les clés protégées

Toutes les clés ne bénéficient pas du même niveau de protection. Une clé protégée est une clé dont la reproduction est contrôlée afin d'éviter que des copies puissent être réalisées librement sans l'autorisation du propriétaire du système de fermeture.

Contrairement à une clé classique, la reproduction d'une clé protégée nécessite généralement une procédure spécifique. Le propriétaire doit présenter une carte de propriété remise lors de l'achat du cylindre. Cette carte contient un numéro ou un code permettant d'identifier le système de fermeture et d'autoriser la fabrication de nouvelles clés selon les conditions définies par le fabricant.

Ce système permet de mieux maîtriser la circulation des clés, ce qui représente un véritable avantage lorsque plusieurs personnes utilisent les mêmes accès : entreprises, copropriétés, collectivités, commerces ou bâtiments professionnels.

La protection d'une clé ne dépend toutefois pas uniquement de la présence d'une carte de propriété. Elle est liée au système de fermeture complet développé par le fabricant : conception de la clé, précision du mécanisme interne du cylindre, niveau de sécurité proposé et éventuelles certifications associées.

Carte de propriété d'un cylindre protégé

Chez ABUS, les systèmes de clés protégées ne reposent pas uniquement sur la présence d'une carte de propriété. La protection dépend également de la technologie utilisée dans le cylindre et de la durée de protection liée aux brevets associés au système de clé.

Certaines gammes ABUS bénéficient encore de protections par brevet, ce qui signifie que la reproduction des clés reste contrôlée par le fabricant ou par son réseau de partenaires autorisés pendant toute la durée de validité du brevet. La durée restante du brevet peut varier selon les modèles : certaines références disposent encore d'une protection jusqu'à plusieurs années, tandis que d'autres systèmes sont arrivés à expiration.

Par exemple, sur certaines gammes comme l'ABUS D6 ou l'ABUS D66, le système de clé n'est plus protégé par un brevet en vigueur. La carte de propriété permet toujours d'encadrer la reproduction des clés, mais la technologie de clé étant tombée dans le domaine public, il peut être possible de faire reproduire ces clés auprès d'autres professionnels équipés du matériel adapté.

À l'inverse, des gammes plus récentes disposant encore d'une protection par brevet bénéficient d'un niveau de contrôle supérieur : la fabrication des doubles reste limitée aux circuits autorisés par le fabricant, ce qui permet de mieux maîtriser la diffusion des clés dans le temps.

Chez Vachette, le principe est similaire : certaines gammes de cylindres disposent de systèmes de clés protégées avec carte de propriété, mais le niveau de protection dépend également de la technologie de clé utilisée et de la présence ou non d'un brevet en cours. Les différences entre les gammes ne concernent donc pas uniquement le contrôle administratif des copies, mais aussi la conception même du système de fermeture.

Lors du choix d'un cylindre sous carte, il est donc important de regarder au-delà de la simple présence d'une carte de propriété. Deux cylindres peuvent tous les deux être vendus avec une carte, tout en offrant des niveaux de contrôle différents selon la technologie de clé, la protection par brevet et le réseau de reproduction associé.

Même avec les bonnes connaissances techniques, certaines erreurs reviennent régulièrement lors du remplacement d'un cylindre. Choisir uniquement selon la dimension, confondre cylindre et serrure ou négliger la gestion des clés peut conduire à un modèle inadapté.

Erreur fréquente	Pourquoi l'éviter
Confondre cylindre et serrure	Dans de nombreux cas, seul le cylindre doit être remplacé : perte de clés, amélioration de la sécurité, changement de système de clés ou création d'un système s'entrouvrant.
Choisir uniquement selon la longueur	La dimension du cylindre est importante, mais d'autres critères comme le type de cylindre ou la compatibilité du panneton peuvent également être déterminants.
Négliger le débrayage	Une clé oubliée côté intérieur peut empêcher l'ouverture depuis l'extérieur selon le modèle de cylindre choisi.
Ne pas anticiper la gestion des clés	Un système sous carte ou un organigramme de clés peut être nécessaire pour certains usages professionnels ou lorsque plusieurs utilisateurs doivent accéder aux mêmes espaces.

À propos de l'auteur

Damien Hexalock

Spécialiste des solutions de serrurerie et de contrôle d'accès depuis plus de 10 ans. Il met son expérience du terrain au service des particuliers et des professionnels en publiant des guides pratiques, des conseils de sécurité et des analyses de produits destinés à faciliter le choix des équipements de protection.

Questions fréquentes

Quelle est la différence entre un cylindre et une serrure ?

Le cylindre de porte est uniquement la partie dans laquelle la clé est insérée. Il permet d'actionner le mécanisme de la serrure pour verrouiller ou déverrouiller la porte.

La serrure correspond quant à elle au mécanisme complet installé dans la porte : coffre, pênes, têtière, fouillot et autres éléments de fermeture.

Dans de nombreux cas, il est possible de remplacer uniquement le cylindre sans changer toute la serrure, notamment après une perte de clés ou un changement d'utilisateur.

Quelle est la différence entre un cylindre standard et un cylindre haute sécurité ?

La différence ne se situe pas uniquement dans l'apparence extérieure du cylindre.

Un cylindre haute sécurité intègre généralement des technologies renforcées destinées à améliorer sa résistance face aux différentes tentatives d'effraction : protections contre le perçage, la casse, l'arrachement ou encore systèmes internes plus complexes.

Le niveau de sécurité dépend du modèle choisi, des technologies intégrées et des éventuelles certifications associées.

Qu'est-ce qu'un cylindre sous carte de propriété ?

Un cylindre sous carte de propriété est un cylindre dont la reproduction des clés est contrôlée.

Pour commander une nouvelle clé, il est nécessaire de présenter la carte de propriété remise lors de l'achat du cylindre. Cette carte permet au fabricant ou au professionnel agréé de vérifier que la demande est autorisée. Sans cette carte, la reproduction d'une clé protégée ne peut généralement pas être réalisée, car elle constitue la preuve que le demandeur est bien autorisé à commander un double.

Ce système est particulièrement adapté aux situations où la maîtrise de la reproduction des clés est importante : entreprises, copropriétés, collectivités, commerces, mais aussi particuliers souhaitant mieux contrôler les accès à leur habitation (location saisonnière, logement avec plusieurs occupants, prêt régulier des clés à des proches ou à des intervenants extérieurs).

Peut-on utiliser une seule clé pour plusieurs cylindres ?

Oui, grâce aux systèmes s'entrouvrants.

Plusieurs cylindres peuvent être configurés pour fonctionner avec une même clé. Cette solution est pratique pour regrouper plusieurs accès comme une porte d'entrée, un garage, un portail ou un local technique.

Sur Hexalock, l'option s'entrouvrant est disponible directement lors de la configuration du cylindre, dans les options proposées au moment de l'achat. Il est ainsi possible de préciser les cylindres qui doivent fonctionner avec la même clé afin de simplifier la gestion des accès au quotidien.

Pour des installations nécessitant une gestion plus avancée des accès, un organigramme de clés permet de définir précisément les droits d'ouverture de chaque utilisateur. Cette solution est particulièrement adaptée aux entreprises, copropriétés, collectivités ou bâtiments accueillant plusieurs utilisateurs.
